В современных системах видеонаблюдения все больше и больше используется технология Power over Ethernet (PoE), где данные и электропитание передаются по одному кабелю. Данный метод существенно упрощает подключение устройств и уменьшает количество используемых кабелей. Одним из устройств, подключаемых к PoE коммутатору, в системе видеонаблюдения является видеорегистратор.
Правильное подключение PoE коммутатора к видеорегистратору может быть критически важным для эффективности работы системы. Несоблюдение правил подключения может привести к снижению скорости передачи данных, потере энергии и прочим проблемам.
В этой статье мы представим подробную пошаговую инструкцию по подключению PoE коммутатора к видеорегистратору, которая поможет вам правильно настроить свою систему видеонаблюдения.
Шаг 1: Подготовка оборудования
Перед тем, как приступить к подключению POE коммутатора к видеорегистратору, необходимо подготовить все необходимое оборудование и инструменты:
- POE коммутатор
- Видеорегистратор
- Ethernet-кабель
- Кабель питания
- Отвертка или гаечный ключ
Перед началом работы необходимо убедиться, что оборудование выключено и отключено от источника питания. Также необходимо включить все необходимые светильники для обеспечения хорошей видимости.

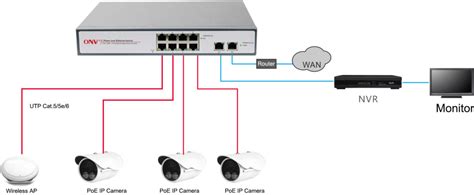

Шаг 2: Подключение POE коммутатора к роутеру
1. Проверьте соответствие портов
Перед подключением POE коммутатора к роутеру убедитесь, что порт, на который вы будете подключать коммутатор, поддерживает Power over Ethernet. Также обратите внимание на скорость порта, чтобы он был совместим с роутером.
2. Подключите коммутатор к роутеру
Для подключения POE коммутатора к роутеру необходимо взять патч-корд и вставить один его конец в свободный порт роутера, а другой – в свободный порт коммутатора.
3. Проверьте подключение
После того как вы подключили POE коммутатор к роутеру, проверьте, работает ли соединение. Для этого можно использовать индикаторы соединения. Обычно, когда соединение установлено, индикаторы начинают мигать зеленым цветом.
4. Настройте коммутатор
После успешного подключения POE коммутатора к роутеру необходимо его настроить. Для этого можно использовать программное обеспечение, которое поставляется вместе с коммутатором. Настройки должны соответствовать параметрам роутера, чтобы обеспечить правильное функционирование сети.
Важно: Если у вас возникли затруднения при подключении POE коммутатора к роутеру, рекомендуем обратиться к инструкции по эксплуатации устройства или связаться с производителем.
Шаг 3: Подключение видеорегистратора к POE коммутатору
Шаг 3.1: Определите порт, к которому нужно подключить видеорегистратор
Перед подключением видеорегистратора к POE коммутатору, необходимо определить, на каком порте коммутатора нужно подключить камеру.
Для этого возможно использовать консольную команду поиска устройств в сети, либо найти информацию о порте в настройках коммутатора.

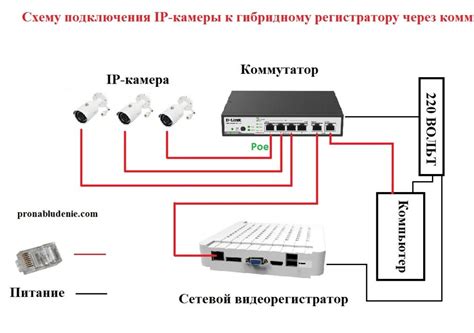

Шаг 3.2: Подключите видеорегистратор к POE коммутатору
Подключите кабель Ethernet от порта POE коммутатора, который был определен на предыдущем шаге, к разъему сетевого порта на задней панели видеорегистратора.
Убедитесь, что кабель прочно закреплен и не подвержен перемещениям.
Шаг 3.3: Настройте видеорегистратор
После подключения видеорегистратора к POE коммутатору, необходимо настроить видеорегистратор на работу в сети. Это может включать в себя настройку IP-адреса, портов, протоколов и других параметров.
Для этого войдите в настройки видеорегистратора через его веб-интерфейс и выполните необходимые настройки в соответствии с требованиями вашей сети.
Общий вывод
После проведения всех вышеперечисленных действий, видеорегистратор должен корректно работать в сети, а камеры, подключенные к POE коммутатору, должны быть доступны для просмотра и записи на видеорегистраторе. При возникновении проблем следует внимательно проверить настройки сети, работу коммутатора и видеорегистратора.
Шаг 4: Проверка подключения
1. Подключите устройство, которое должно быть питаемо по PoE
Проверьте, что устройство, которое должно быть питаемо по PoE (например, видеокамера или точка доступа), подключено к любому из портов коммутатора. В случае правильного подключения устройство должно начать работу и получить питание по сетевому кабелю.
2. Проверьте доступность устройства в сети
Чтобы проверить подключение устройств в сети, можно воспользоваться программой для сканирования сети, например, Advanced IP Scanner. Запустите программу и нажмите на кнопку "Сканировать". В результате вы увидите список всех устройств в вашей сети. В этом списке должно быть указано и подключенное устройство, которое питается по PoE.
3. Проверьте работу устройства
Для проверки работоспособности устройства, подключенного к коммутатору, можно запустить программу для просмотра видео (если это видеокамера) или провести тест скорости соединения (если это точка доступа).
- Для проверки видеокамеры можно воспользоваться программой для просмотра видео, такой как VLC Media Player. Запустите программу и откройте потоковый адрес камеры. Если картинка отображается, значит, камера работает правильно.
- Для тестирования точки доступа можно воспользоваться программой для проведения теста скорости соединения, например, Speedtest by Ookla. Запустите программу и проведите тест. Если результат теста соответствует вашим ожиданиям, значит, точка доступа работает правильно.
После выполнения всех предыдущих шагов и успешной проверки подключения и работы устройства можно считать, что подключение POE коммутатора к видеорегистратору выполнено правильно и надежно.
Шаг 5: Настройка сетевых параметров
1. Подключение к видеорегистратору
Для настройки сетевых параметров подключите свой компьютер к видеорегистратору с помощью кабеля Ethernet. Для этого вам понадобится доступ в Личный кабинет и знание пароля.
2. Открытие страницы настроек
Откройте веб-браузер на компьютере и введите IP-адрес вашего видеорегистратора в адресной строке. Введите свой логин и пароль для входа в систему.

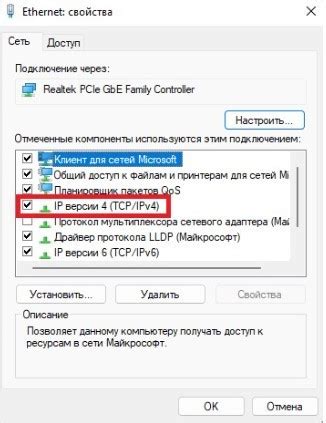

3. Настройка IP-адреса видеорегистратора
Перейдите в меню «Сеть» и выберите раздел «Настройки сети». Задайте IP-адрес видеорегистратора, который будет соответствовать вашей сети.
4. Настройка других сетевых параметров
Задайте маску подсети и шлюз по умолчанию. Если вы используете DHCP-сервер, то назначьте статический IP-адрес. Сохраните изменения и перезагрузите систему.
5. Проверка настроек
Проверьте правильность настроенных параметров. Подключите видеорегистратор с помощью кабеля Ethernet и обратите внимание на то, что статус соединения должен быть «Подключено».
Шаг 6: Настройка видеорегистратора для записи.
1. Поиск настроек записи.

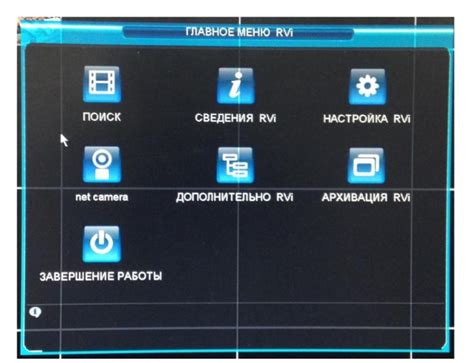

Откройте меню настроек видеорегистратора и найдите настройки записи. Обычно такой раздел находится в главном меню или в меню настроек видеокамер.
2. Включение записи.
Переключите режим записи включенным. Некоторые видеорегистраторы могут иметь разные режимы записи, такие как постоянная, событийная или движение.
3. Настройка качества записи.
Настройте параметры качества видеозаписи, такие как разрешение, кадровую частоту и битрейт. Рекомендуется задать высокое качество записи для лучшей видеоинформации и плавной записи.
4. Настройка расписания записи.
Настройте расписание записи, чтобы определить периодическое время записи и продолжительность записи. Это может быть полезно для записи в определенное время дня или для экономии места на жестком диске.
5. Проверьте настройки.
Перед тем, как завершить настройки, проверьте все настройки и убедитесь, что они правильно настроены. Проверьте, что видео записывается по расписанию и в правильном качестве.
Настройка видеорегистратора для записи после подключения POE коммутатора является важной частью процесса подключения. Следование этим простым шагам поможет гарантировать, что ваш видеорегистратор готов к записи и вы получаете качественную видеозапись.
Шаг 7: Тестирование системы видеонаблюдения
1. Проверка подключения камер
Первым шагом необходимо убедиться в корректности подключения всех камер к POE коммутатору и их работоспособности.
- Откройте программу управления видеорегистратором.
- Выберите раздел "Камеры".
- Проверьте, что камеры отображаются в списке и доступны для просмотра.
- Протестируйте каждую камеру, чтобы убедиться, что она передает сигнал.
2. Проверка записи видео
Далее, необходимо проверить возможность записи видео на жесткий диск. Для этого:
- Выберите раздел "Настройки записи".
- Убедитесь, что настройки записи корректно выбраны и достаточно пространства на жестком диске для записи видео.
- Создайте тестовую запись с каждой камеры и убедитесь, что видео записывается корректно.
3. Проверка удаленного доступа
Для того, чтобы получить доступ к системе видеонаблюдения из удаленной сети, необходимо:
- Определить внешний IP адрес компьютера, на котором работает видеорегистратор.
- Открыть программа управления видеорегистратором на удаленном устройстве.
- Ввести в программу IP адрес и данные для входа в систему (логин и пароль).
- Убедиться, что удаленный доступ работает корректно, видео отображается без задержек и картинка не качается.
Вопрос-ответ
Можно ли подключить POE-камеры к POE коммутатору и использовать его для передачи данных?
Да, POE коммутатор можно использовать для подключения POE-камер и передачи данных. Для этого необходимо подключить камеру к порту коммутатора с помощью ethernet-кабеля. Коммутатор автоматически определит, что к нему подключена POE-камера, и начнет передавать данные.
Как подключить POE коммутатор к видеорегистратору?
Для подключения POE коммутатора к видеорегистратору необходимо соединить их с помощью ethernet-кабеля. Один конец кабеля подключается к порту коммутатора, а другой - к порту видеорегистратора. После соединения двух устройств они автоматически начнут обмениваться данными.
Как проверить, работает ли POE на коммутаторе?
Чтобы проверить работу POE на коммутаторе, нужно подключить камеру или другое устройство, которое использует POE-питание, к его порту. Если коммутатор в порядке, устройство должно заработать. Также можно проверить статус порта на коммутаторе. В интерфейсе коммутатора должна появиться информация о порту и подключенном устройстве, включая информацию о POE-питании.
Можно ли сделать управляемым POE коммутатор, который подключен к видеорегистратору?
Да, управляемый POE коммутатор можно подключить к видеорегистратору и настроить его на работу с различными устройствами. Управляемый коммутатор позволяет установить разные параметры для каждого порта, такие как скорость, VLAN и т. д. Настройки могут быть изменены в любое время в зависимости от требований. Однако, стоит отметить, что управляемый POE коммутатор обычно стоит дороже, чем обычный.
